LMZ(1.2.3.4.5)D（G）
Низковольтный измерительный трансформатор тока для учёта электроэнергии, предназначен для применения в распределительных линиях 0,4 кВ системы Государственной сетевой корпорации Китая в качестве устройства учёта электроэнергии. Данный трансформатор соответствует стандарту Q/GDW 10572.1-2020.
Описание
маркер
Модель и её обозначение
Низковольтный измерительный трансформатор тока для учёта электроэнергии, предназначен для применения в распределительных линиях 0,4 кВ системы Государственной сетевой корпорации Китая в качестве устройства учёта электроэнергии. Данный трансформатор соответствует стандарту Q/GDW 10572.1-2020.

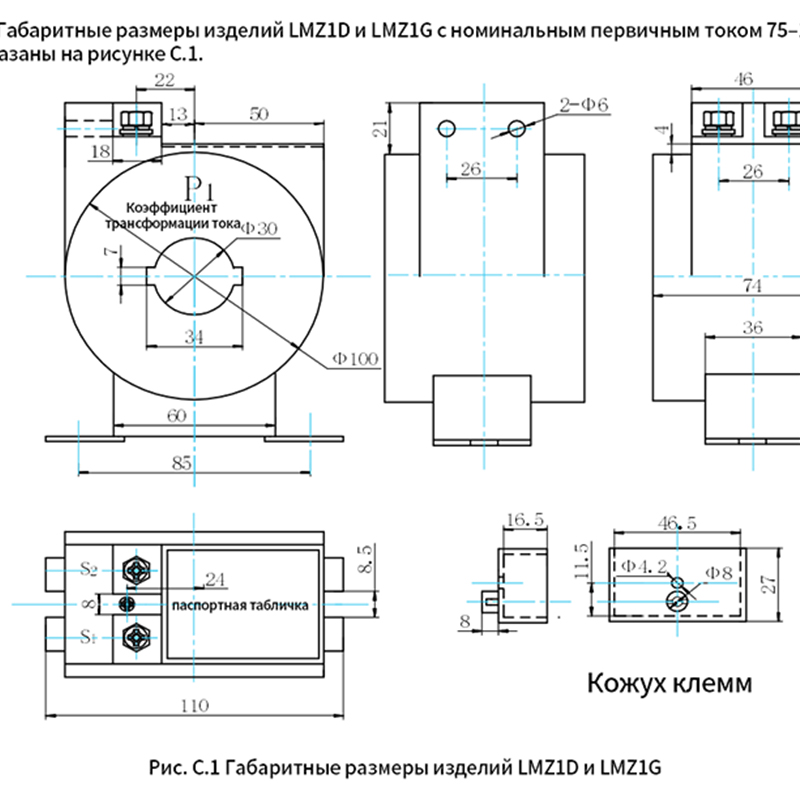

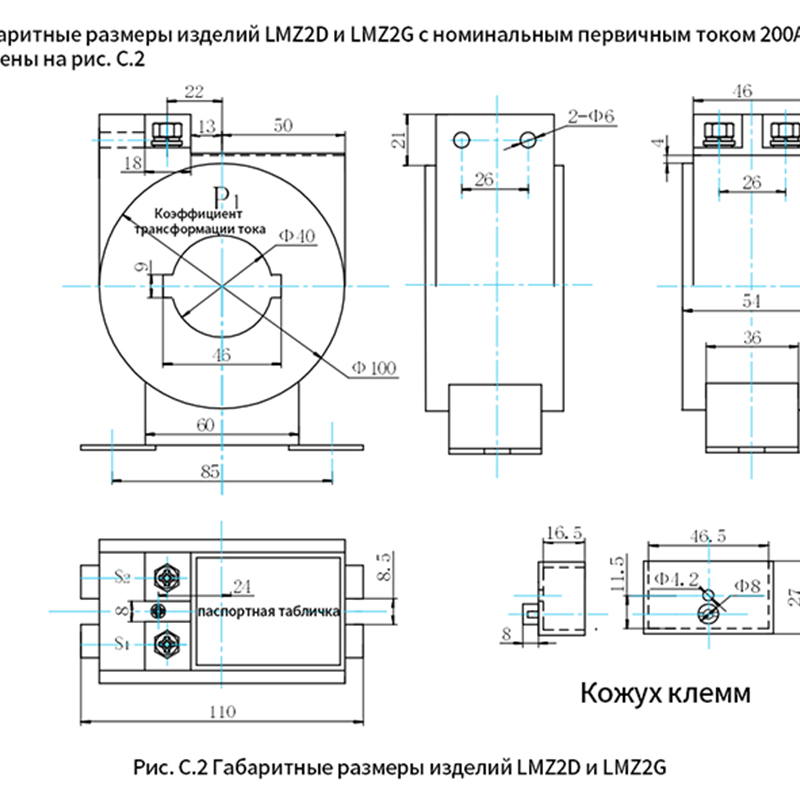

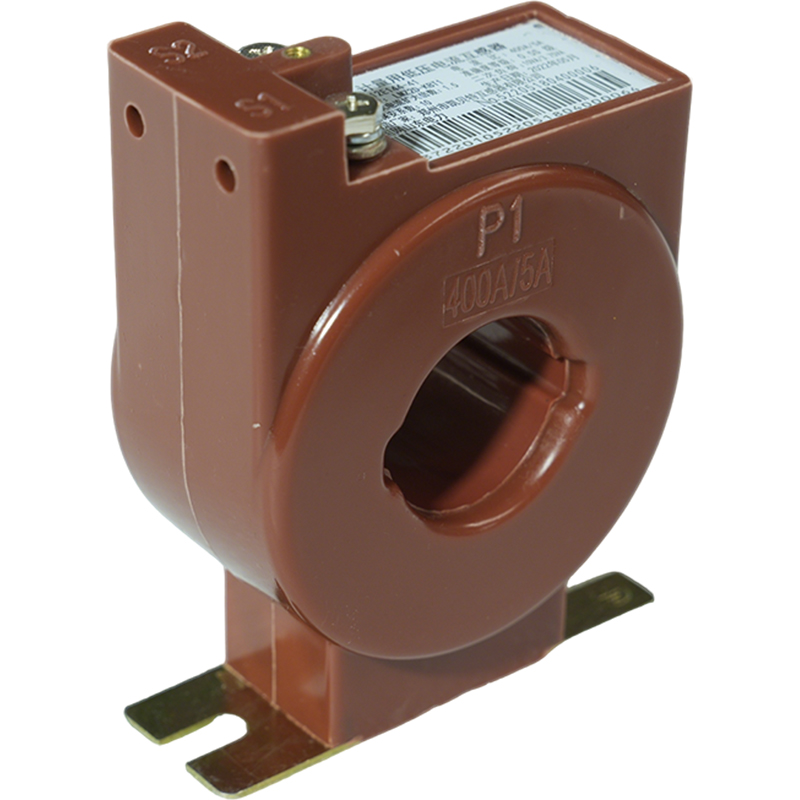

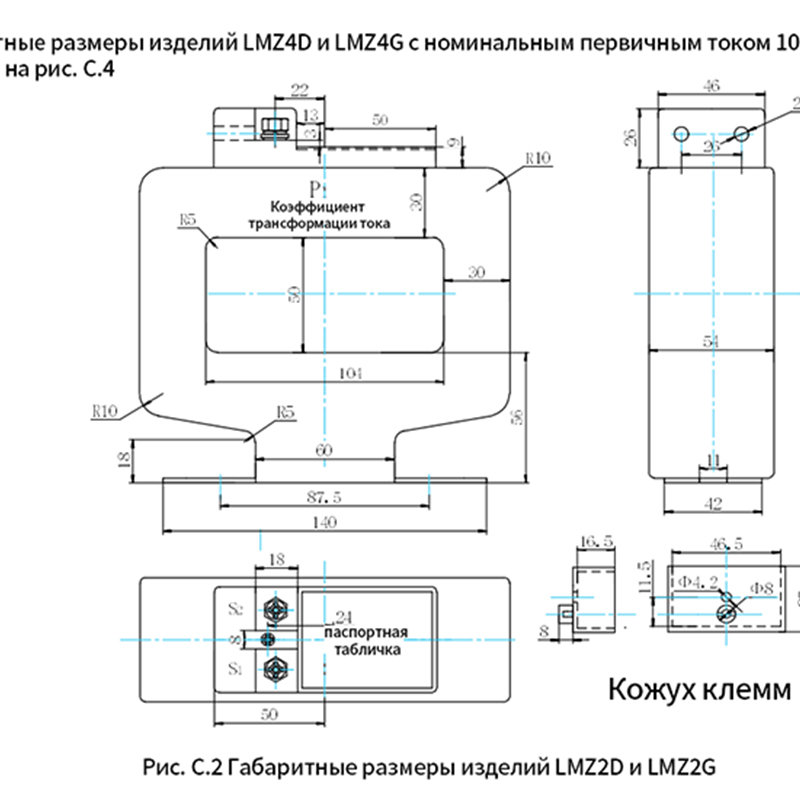

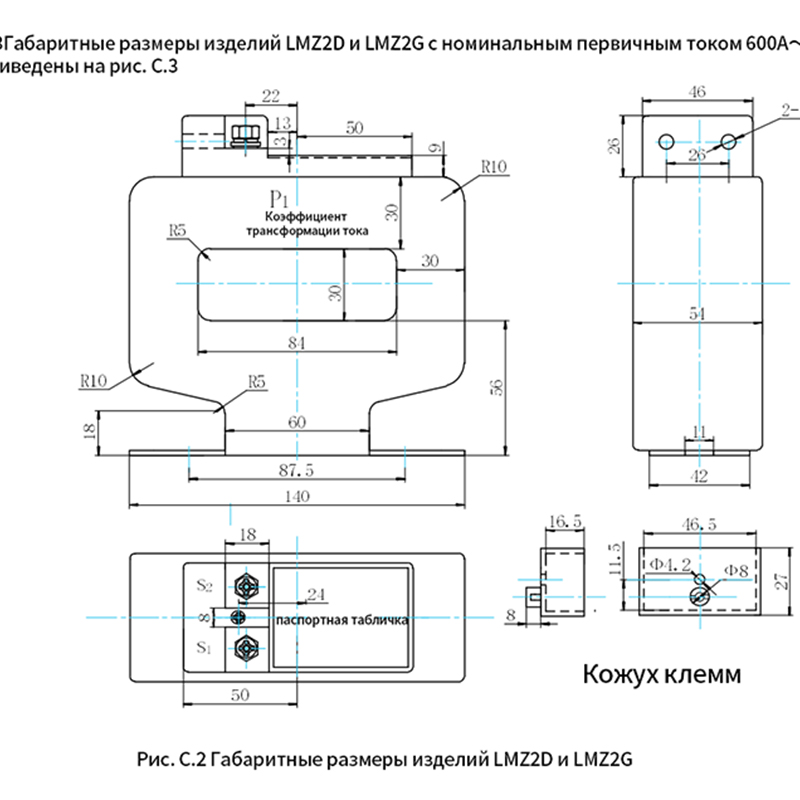

Изделие изготовлено методом заливки эпоксидной композицией. Для трансформаторов с номинальным первичным током до 500/5 А включительно магнитопровод выполнен кольцевым; для трансформаторов с номинальным первичным током 600/5 А и более — прямоугольным. Вторичная обмотка равномерно распределена по всему периметру магнитопровода. Маркировка выводов: первичная обмотка — P1, P2, нанесена сверху на внешней части корпуса; вторичная обмотка — S1, S2, нанесена на выводных клеммах. При протекании первичного тока от P1 вторичный ток направлен от S1 через внешнюю цепь к S2.
Таблица технических параметров
| Модель | Номинальный первичный ток (А) | Класс точности | Номинальная нагрузка (ВА) |
| LMZ1D | 75~150 | 0.2S,0.5S | 5,10 |
| LMZ1G | 0.2SS,0.5SS | 5,10 | |
| LMZ2D | 200~500 | 0.2S,0.5S | 5,10 |
| LMZ2G | 0.2SS,0.5SS | 5,10 | |
| LMZ3D | 600~800 | 0.2S,0.5S | 5,10 |
| LMZ3G | 0.2SS,0.5SS | 5,10 | |
| LMZ4D | 1000~1500 | 0.2S,0.5S | 5,10 |
| LMZ4G | 0.2SS,0.5SS | 5,10 | |
| LMZ5D | 2000~3000 | 0.2S,0.5S | 5,10 |
| LMZ5G | 0.2SS,0.5SS | 5,10 |
| Модель | Номинальный первичный ток (А) | Класс точности | Номинальная нагрузка (ВА) |
| LMZ1D | 75~150 | 0.2S,0.5S | 5,10
|
| LMZ2D | 200~500 | ||
| LMZ3D | 600~800 | ||
| LMZ4D | 1000~1500 | ||
| LMZ5D | 2000~3000 | ||
| LMZ1G | 75~150 | 0.2SS,0.5SS | |
| LMZ2G | 200~500 | ||
| LMZ3G | 600~800 | ||
| LMZ4G | 1000~1500 | ||
| LMZ5G | 2000~3000 |
